Z型斗式提升機產品概述:
Z型斗式提升機集物料的水平輸送與提升為一體。用提升機一臺可替代傳統的水平輸送+提升+水平輸送三臺設備使用。其它常用名:轉斗式提升機,誘導斗式提升機,Z型提升機,Z型上料機,Z型斗提機,C型提升機,C型上料機,C型斗提機,S型提升機,鏈斗式提升機,料斗式提升機。
本機機殼采用分段式組合,水平長度及提升高度任選。布置靈活,占地少;節省廠房空間,減少地坑深度;機器運行安全可靠,平穩無噪聲、不撒料,不泄料、無飛塵,易拆易修,是理想的新型物料輸送設備。
Z型斗式提升機的輸送工作原理:
物料從進料口進入料斗隨著輸送鏈提升到頂部,繞過頂輪后向下翻轉,Z型轉斗式提升機將物料傾入接受槽內。帶傳動的斗式提升機的傳動帶一般采用橡膠帶,裝在下或上面的傳動滾筒和上下面的改向滾筒上。鏈傳動的Z型轉斗式提升機一般裝有兩條平行的傳動鏈,上或下面有一對傳動鏈輪,下或上面是一對改向鏈輪。斗式提升機一般都裝有機殼,以防止斗式提升機中粉塵飛揚。
Z型轉斗式提升機標準配置有扭力保護器,當采用金屬料斗時,故障卡斗機器不轉,同時報警燈亮起,避免了事故發生,安全可靠;轉斗式提升是在封閉的殼體內,通過懸掛在鏈條上的料斗輸送物料。能水平--垂直--水平的組合輸送??梢詥吸c(diǎn)或多點加料,通過特殊設計的卸料裝置完成單點或多點卸料。具有全封閉、無泄露、無污染。適用于輸送各種粉狀物料和顆粒狀物料的上料輸送,以輸送非黏性物質為最佳。本設備最大優點是組成形式靈活,對物料的破損率低,可杜絕不良品的產生。

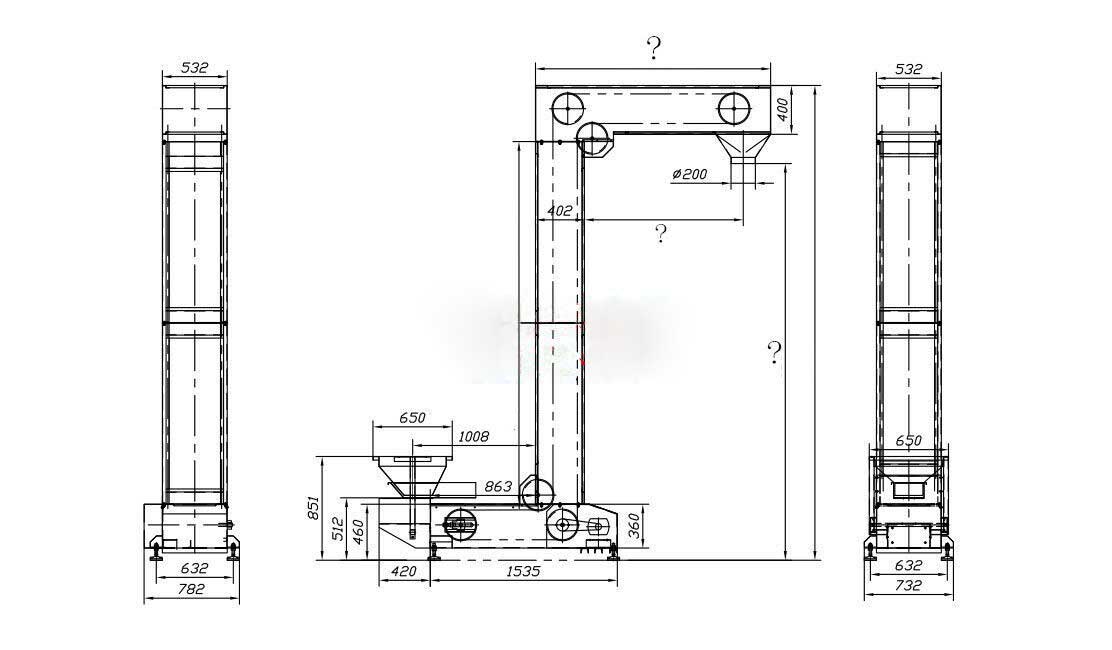

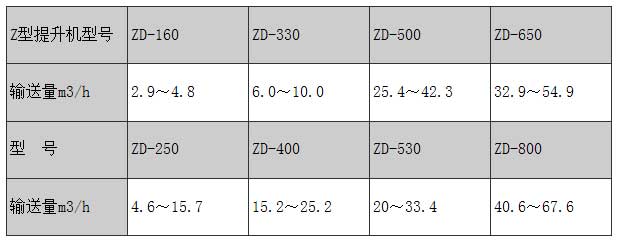

Z型斗式提升機結構圖及技術參數:
Z型斗式提升機特點:
集物料的水平輸送與提升為一體。用提升機一臺可替代傳統的水平輸送+提升+水平輸送三臺設備使用。具有以下特點:
1、Z型提升機具有顆粒物料不破損物料的特點。比重輕的物料提升效果好。
2、采用了組裝式鏈輪。有輪體、輪緣用高強度螺栓聯接而成。在鏈輪磨損到一定程度后,可擰下螺栓,拆換輪緣,更換方便,且節約拆料、降低了維修費;
3、下部采用了重錘杠桿式張緊裝置,即可實現自動張緊。一次安裝后不需調整,又可以保持恒定的張緊力,從而保證機器的正常運轉,避免了打滑或脫鏈;
4、牽引件為低合金高強度圓環鏈,經適當?shù)臒崽幚砗螅哂泻芨叩目估瓘?qiáng)度和耐磨性,使用壽命長。
Z型斗式提升機的適用范圍:
本設備可廣泛應用于各種需要柔和處理的環境。Z型供料,C型供料,Z—C混合型供料及多點上料,多點下料等場合。目前多用于稱重包裝機的供料,色選機的供料及復選供料,自動化生產線的立體循環上下料,全自動稱重配料系統的多點供料。我們的產品目前正常運行在以下自動化生產產業中:寵物食品業,膨化食品業,飼料行業,糖果行業,干鮮果品業,保健食品業,糧食精加工處理業,化工醫藥業,五金電料業,軍工制造業等等。
z型斗式提升機用戶可選擇配置:
機箱: 半封閉機箱—防塵機箱—氣密機箱—不銹鋼機箱—碳鋼噴涂機箱。
料斗: 不銹鋼料斗—碳鋼料斗—食品級朔料料斗。
驅動: 防爆減速機,普通減速機。
鏈輪: 合金鋼鏈輪—不銹鋼鏈輪。
鏈條: 合金鋼鏈條—不銹鋼鏈條。
控制: 手動啟動停止,自動啟動停止,變頻控制。
其它: 整機防爆,內置強制通風系統,自動料斗清洗系統,自動加油系統。
Z型轉斗式提升機基本要求:
1 提升機應符合本標準的要求,并應按照規定程序批準的圖樣及技術文件進行制造。
2 提升機結構性能和制造質量、使用范圍應符合《煤礦安全規程》和JB8516-1997等標準規定。
3 隔爆型提升機的電氣控制設備應符合GB 3836.1、GB 3836.2、GB 3836.4的規定,且應經國家授權的防爆檢驗機構進行防爆檢驗,并取得煤礦礦用產品安全標志證書。
4 提升機所用的原材料、標準件、外購件均應符合現行國家標準和行業標準的有關規定。
5 提升機的通用件、易損件、備用件應保證質量與互換性。
6 凡本標準未予規定的機械加工和裝配等技術要求,均應符合現行國家標準和行業標準的有關規定。
7 當減速器工作環境溫度低于8℃時需增設加熱裝置,高于35℃時需增設冷卻裝置。
8 在主機正常運轉情況下,減速器使用壽命不少于50000h。
9 鋼絲繩安全系數應符合表1的規定。
