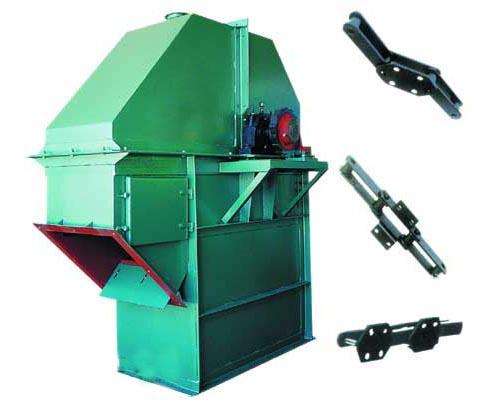

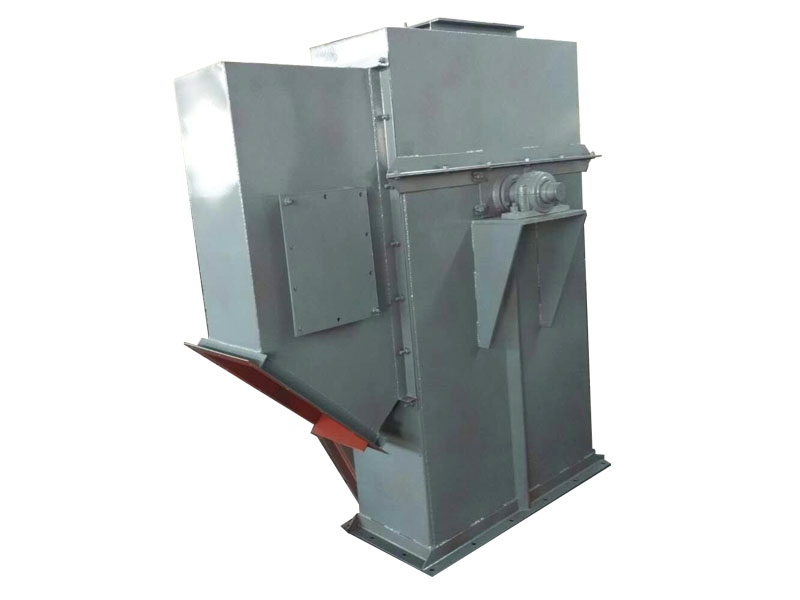

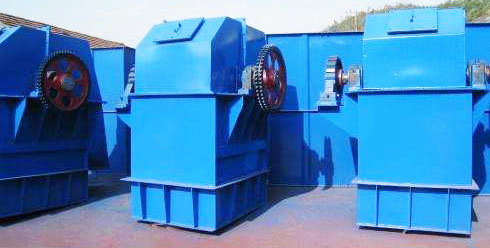

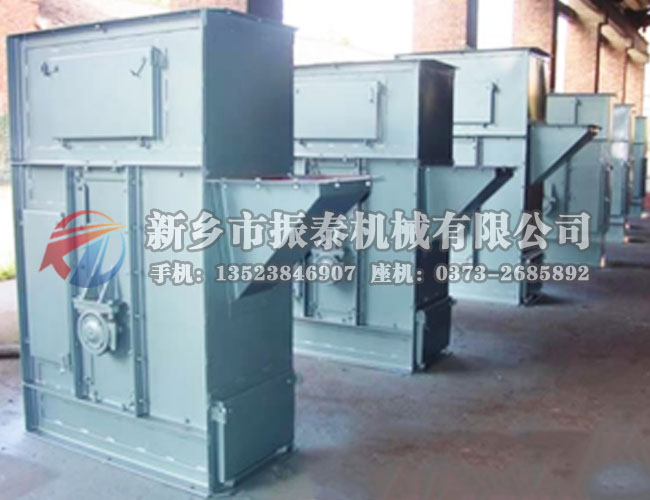

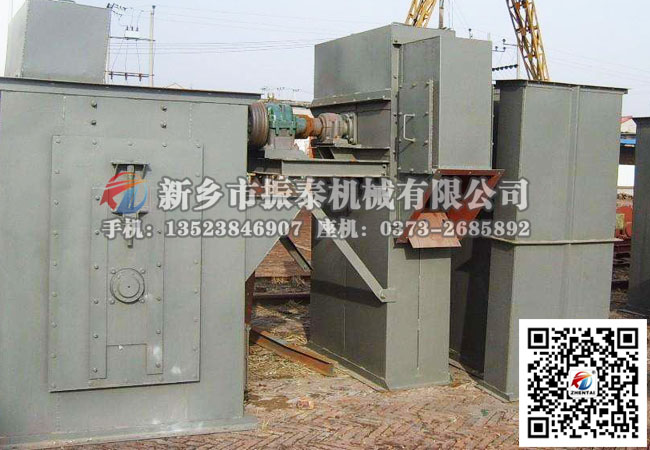

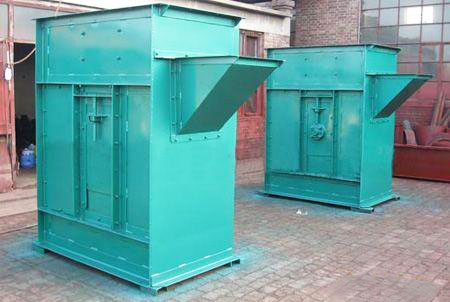

NE板鏈斗式提升機介紹:
NE板鏈斗式提升機采用自流式裝料,重力式卸料。鏈條采用優質合金鋼高強度板式鏈條,耐磨性較好。驅動部分采用硬齒面減速器。適用于中、大塊和有磨琢性的物料(如石灰石、水泥熟料、石膏、塊煤)的垂直輸送,物料溫度控制在250℃以下。
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)在各工業國家應用極廣。該系列為流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)共有11種型號:NE15、NE30、NE50、NE150、NE200、NE300、NE400、NE500、NE600、NE800。
NE型板鏈斗式提升機工作原理:
NE系列板鏈?zhǔn)蕉肥教嵘龣C(jī)是流入式喂料,物料流入料斗內靠板鏈提升到頂端,在物料重力作用下自行卸料。本系列提升機規格多(NE15~NE800共11種)提升量大;且生產能高,能耗較低,可逐步代替其他類型提升機,其主要參數見下表。該機采用全封式機殼鏈速低,幾乎無回料現象,因此無功功率損耗少,噪聲低,壽命長。
NE板鏈斗式提升機主要特點:
1、密封性好,環境污染少。
1、密封性好,環境污染少。
2、操作、維修方便、易損件少。
3、使用成本低,由于節能和維修少,使用成本極低。
4、運行可靠,先進的設計原理,保證整機運行的可靠性。
5、結構剛性好,精度高。機殼經折邊和中間壓筋,再經焊接,剛性好、外觀漂亮。
6、機械尺寸小,與同等提升量的其它各種提升機相比,這種提升機的機械尺寸較小。
7、輸送能力大,該系列提升機具有NE15~NE800多種規格。提升量范圍為15~800m3/h 。
8、操作方便,維修少,易損件少。輸送鏈為套筒滾子鏈,誘導式重力卸料,用于各種粉狀、塊狀物料的垂直提升。
NE系列板鏈斗式提升機產品主要工作部件特點:

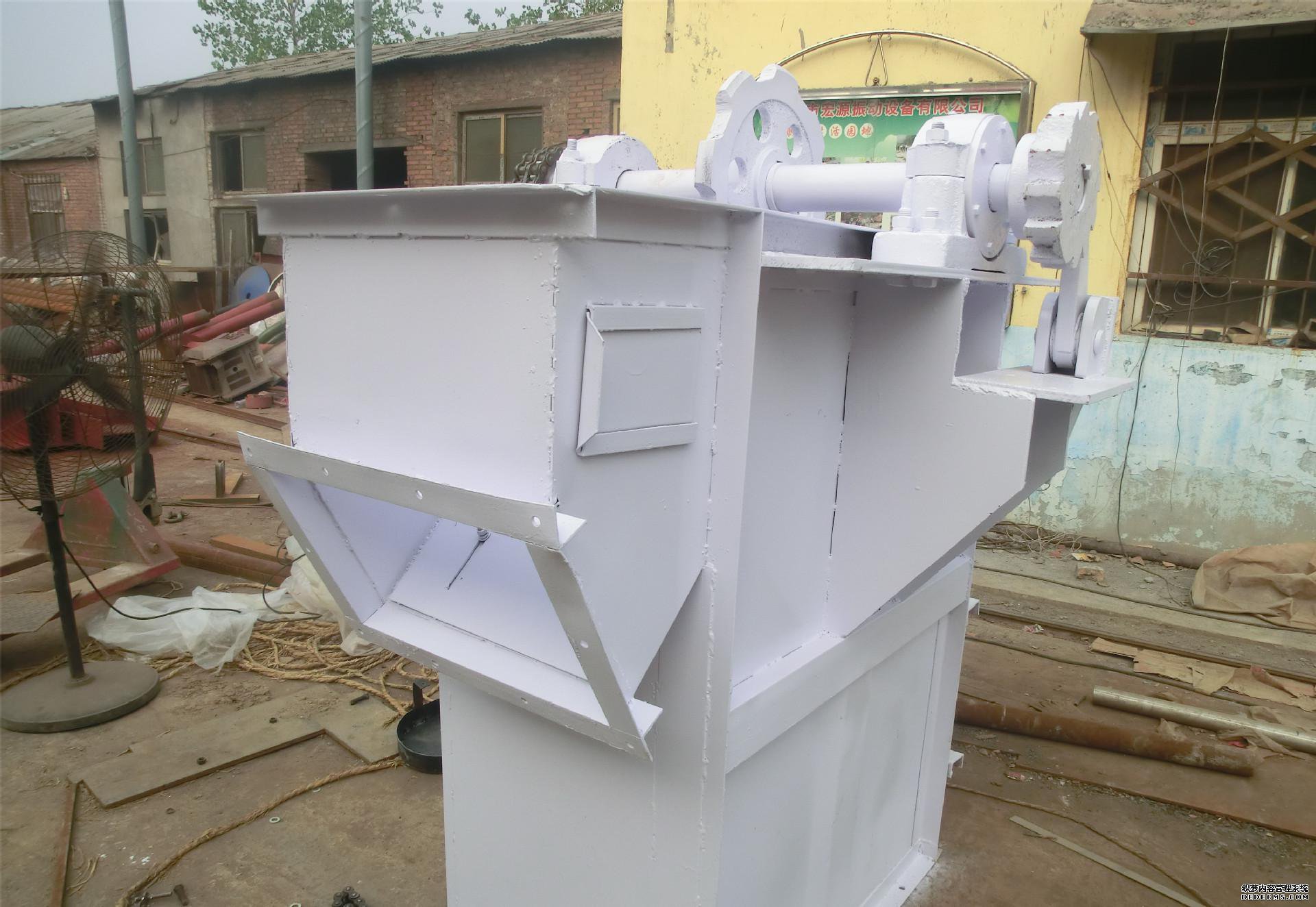

1、上部裝置:安裝有軌道(雙排道),防止鏈條擺動,逆止器,防止料斗回轉,物料阻滿下部機殼,卸料口裝有橡膠板防止回料。
2、中間節:部分中間節裝有軌道(雙排節)以防止鏈條工作中擺動,部分中間節裝有檢修門以便維修。

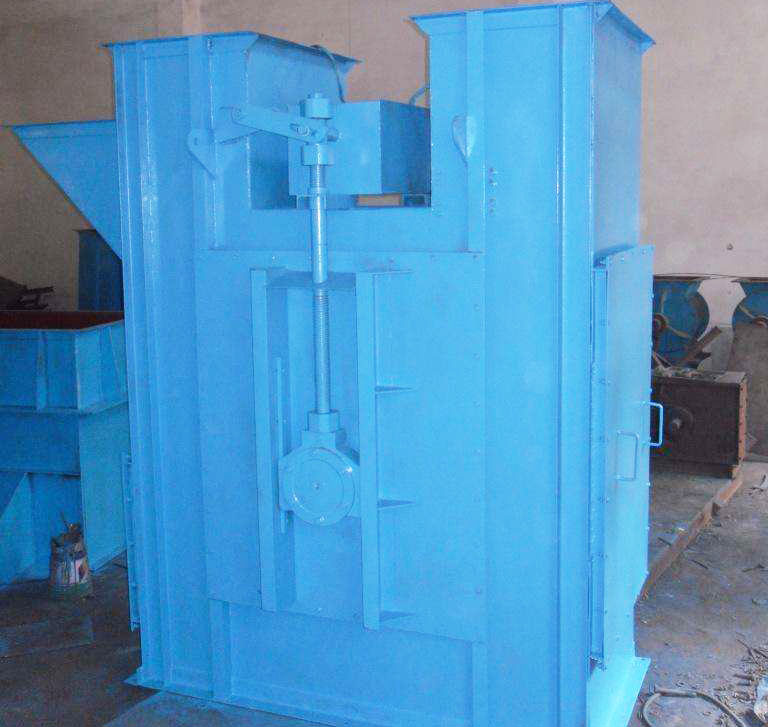

3、下部裝置:安裝有張緊裝置, NE15~NE50采用彈簧張緊,NE100~NE800采用重錘箱張緊。
4、上下鏈輪采用 ZG310-570。整體調質,HB229-269齒面淬火HRC40~48。
5、板鏈:鏈板采用 45 # HRC36~42 。
a、采用的板鏈有較高的剪切強度、疲勞強度及耐磨性能,運轉故障率低,使用壽命長;b 、采用較低的鏈速度(o.5米/秒);c、 采用大容量的料斗和較小的斗距,驅動功率低且輸送量大。尤為適應提升破碎后的石灰石和水泥熟料(≥NE50)。

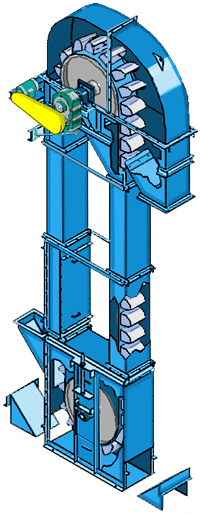

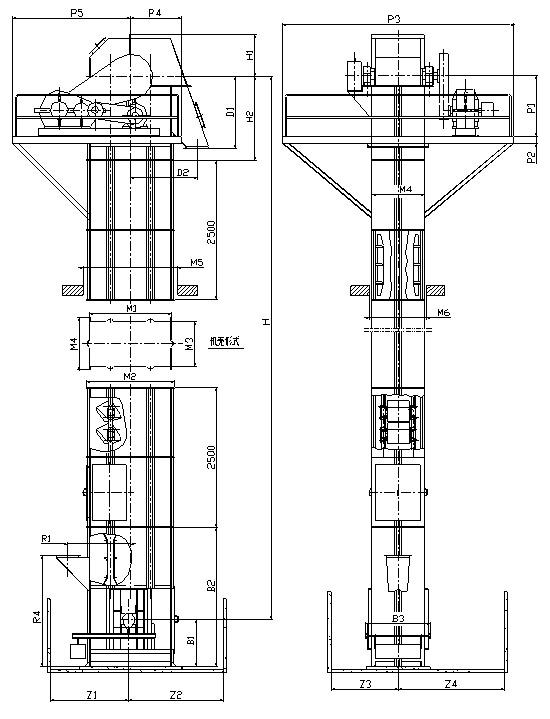

NE系列板鏈斗式提升機外形圖:

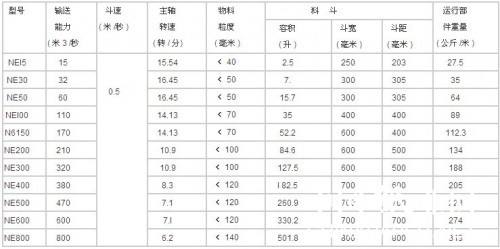

NE系列板鏈斗式提升機產品技術參數表:

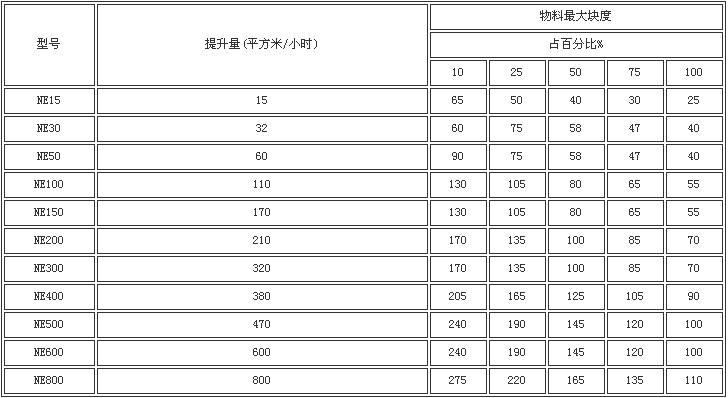

NE型斗式提升機輸送物料性能參數表:
注:上表中所給出的技術參數為部分板鏈斗式提升機的參數,其他型號規格的板鏈斗式提升機的參數這里不再一一列出,咨詢具體詳細參數請致電我公司業務或技術部!
NE型板鏈斗式提升機結構:
1.NE型板鏈斗式提升機結構:
NE系列斗式提升機由運行部件、驅動裝置、上部裝置、中部機殼、下部裝置組成。
(一)運行部件 由料斗和專用鏈條組合驅動NE30及以下采用單排鏈,NE50~NE800采用雙排鏈。
?。ǘ?qū)動裝置 采用多種驅動組合驅動(依用戶試機需要而定)。驅動平臺上裝有檢修架和欄桿。驅動裝置分左裝和右裝兩種。
?。ㄈ┥喜垦b置 安裝有軌道(雙排鏈)、逆止器,卸料口裝有防回料橡膠板。
?。ㄋ模┲虚g節 部分中間節裝有軌道(雙鏈),以防止鏈條在工作中擺動。
?。ㄎ澹┫虏垦b置 安裝有自動張緊裝置。
2.零部件的選用機檢驗
?、龠x用高填充率耐磨料斗。
?、谶x用合金鋼耐磨套筒滾子鏈。銷軸和外鏈板固定,套筒和內鏈板固定可有效地減少承載部件的磨損。
?、垲^部鏈輪由輪轂和分體齒圈組成。尾部鏈輪采用光齒,能有效的防止頭尾不同步引起的跳齒和磨損現象。
?、芰慵庸ず螅捎玫聡?guó)進口的網帶式自動翻轉熱處理設備,均勻滲碳淬火。
?、莶扇∑諜z和破斷拉伸試驗檢測手段,充分保證技術要求。
