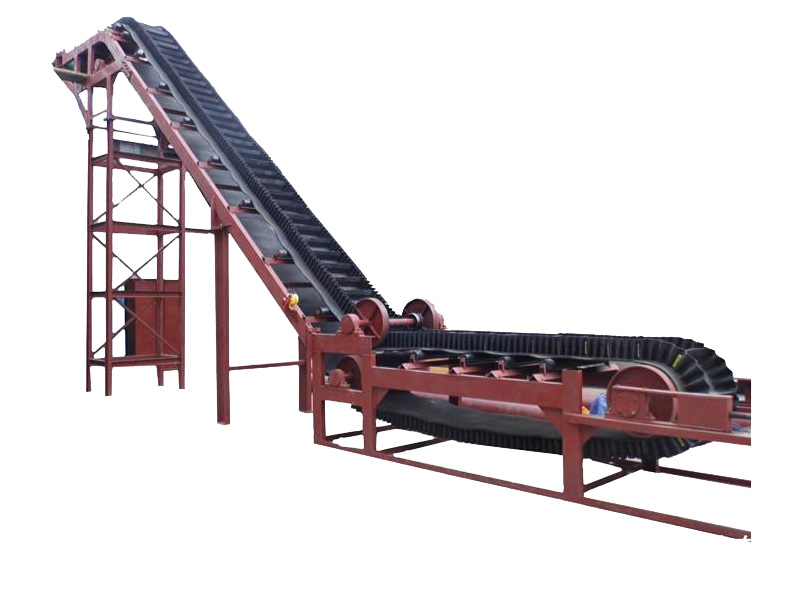

大傾角皮帶機介紹：
      大傾角皮帶機又稱為波狀擋邊帶式輸送機，是一種新型的散狀物料連續輸送設備。目前已被廣泛應用于煤炭、電力、化工、冶金、建材、輕工、糧食、港口、鐵路等行業。具有大角度、大運力、低能耗、用途廣等輸送優點，特別適用于輸送高度大、物料磨琢性強的場合；在同一提升高度的情況下，比通用帶式輸送機的輸送距離短，占地面積小，工藝布置方便。可縮減基建用地，降低工程投資。大傾角皮帶式輸送機具有多種布置形式，根據角度的變化可實現0°～90°輸送；根據工藝布置要求可設計不同的上下水平段以實現水平加垂直提升的連續單機輸送，是水平輸送和垂直提升多機聯動機械的理想替代設備。

        大傾角皮帶輸送機（擋邊帶式輸送機）其結構是在平形橡膠運輸帶兩側粘上可自由伸縮的橡膠波形立式“裙邊”，在裙邊之間又粘有一定強度和彈性的橫隔板組成匣形斗，使物料在斗中進行連續輸送。大傾角皮帶輸送機（擋邊帶式輸送機）可廣泛用于煤炭、糧食、建材、化工、水電和冶金等部門,在環境溫度為-19℃～+40℃范圍內,輸送堆積比重為0.5-2.5t/m3的各種散狀物料。對于輸送有特殊要求的物料,如高溫、具有酸、堿性、油類物質或有機溶劑等成分的物料,需采用特殊的擋邊輸送帶。

大傾角皮帶機特點：

  1、大傾角皮帶輸送機（擋邊帶式輸送機）為一般用途的散狀物料連續輸送設備，采用的是具有波狀擋邊和橫隔板的輸送帶。因此，特別適用于大傾角輸送。

  2、該皮帶輸送機可用于煤炭、化工、建材、冶金、電力、輕工、糧食、港口、船舶等行業，在工作環境濕度為-15℃--+40℃的范圍內輸送堆積比重為0.5- 2.5t/m3的各種散狀物料。

  3、對于輸送有特殊要求的物料，如：高溫、具有酸、堿、油類物質或有機溶劑等成份的物料，需采用特殊的輸送帶。

  4、大傾角皮帶輸送機（擋邊帶式輸送機）輸送傾角0°-90°范圍內。

       為獲得較好的受料和卸料條件,本機采用“Z”形布置形式。即設有上水平段、下水平段和傾斜段,并在下水平段受料,在上水平段卸料。上水平段與傾斜段之間采用凸弧形段機架連接,下水平段與傾斜段之間采用凹弧段機架相連以實現輸送帶的圓滑過渡。

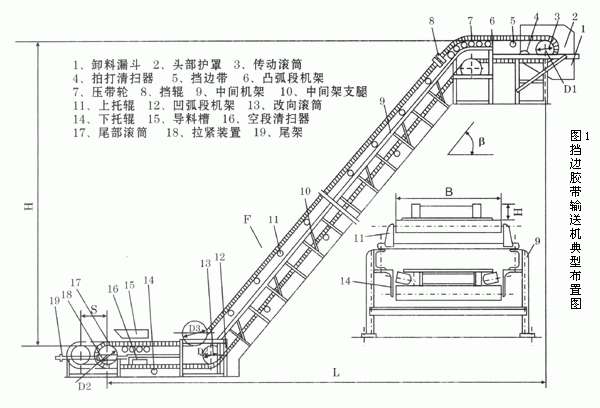

大傾角皮帶機外形結構及各部位介紹：

  1、上水平段:為了適應不同的卸料高度的要求,頭架分為低頭架(頭架高度H0=1000mm),中式頭架(頭架高度H0=1100～1500mm)和高式頭架(頭架高度H0=1600～2000mm)。并與之相應,在上水平段分別配用低式凸弧段機架和低式中機架支腿(配用頭架高度H0=1000mm),中式凸弧段機架和中式中間架支腿(配用頭架高度H0=1100～1500mm), 高式凸弧段機架和高式中間架支腿(配用頭架高度H0=1600～2000mm)。

  2、傾斜段:無論上水平段采用的是低式、中式、或是高式中間架支腿,傾斜段均采用低式中間架支腿。當輸送機傾角β≧45°時,推薦采用Ⅱ型低式中間架支腿。

  3、下水平段:下水平段采用低式中間架支腿。

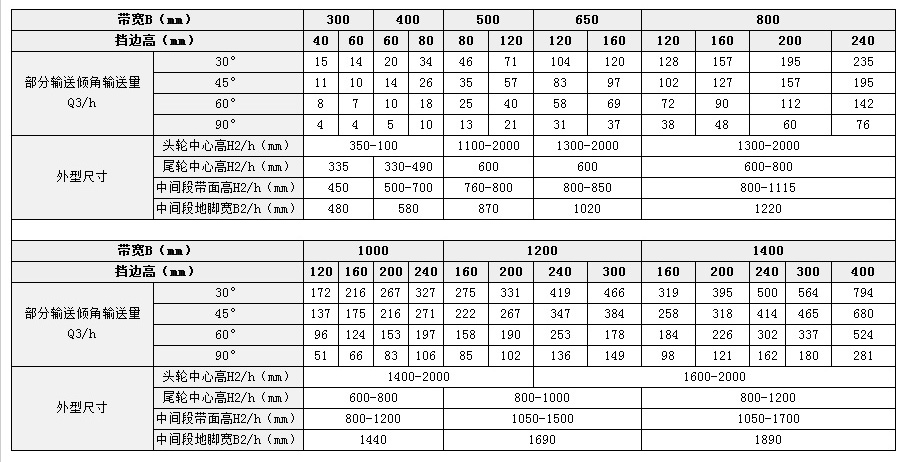

大傾角皮帶機技術參數：
